一、現場情況
1、核定生態下泄流量要求0.016m3/s；
2、明渠最低水位為0.5米，最高水位為1.5米；
3、現場無電源，需要配套太陽能系統供電；
4、布線長度：攝像頭3米，太陽能5米，電池5米，水位5米，流量計10米。
5、現場通訊信號有電信3G。
二、上報平臺（兩個）
數據直傳至環保廳并同步傳輸至力得云平臺
力得水電站生態下泄監管平臺通過接口說明，與南乾水電平臺對接
三、方案配置

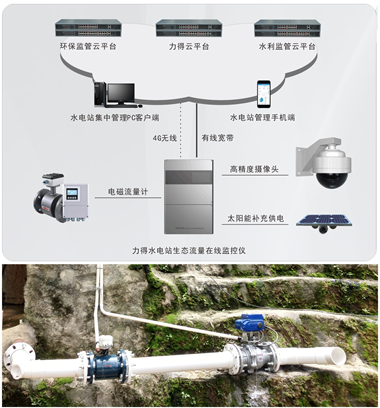

采用能反映實時流量數據的動態視頻監測，監測水電站下泄斷面的水位、流量、閘門開度、上下游水位等數據。通過安裝攝像頭，實時錄像，保存生態流量動態泄放過程，并安裝流量計，記錄生態流量泄放量。監測數據及圖像自動上傳云端服務器，數據永久保存，以備查詢。
四、方案實施

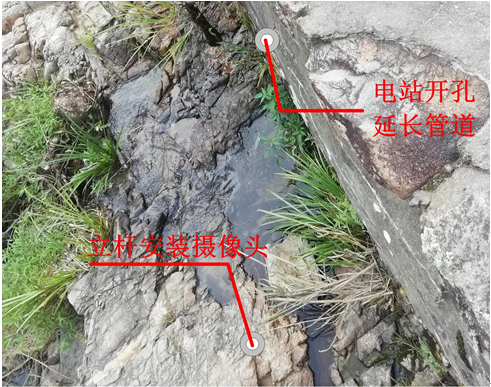

（1）根據電站已有的明渠進行改造，電站需在圖中位置開孔并安裝DN150管道，渠道液位須高過管道最高點0.2m，確保空氣不進入管道，并在管道端口安裝對接法蘭盤。
（2）對實際的下泄流量值進行測量，在延長的直管段不小于1.5米處安裝電磁流量計。
（3）電磁流量計后直管段0.75米處安裝電動球閥，通過控制球閥的開度實現下泄流量要求。
（4）安裝兩個攝像頭，立桿安裝在圖中位置，一個監測明渠水位，一個監測生態下泄流量。

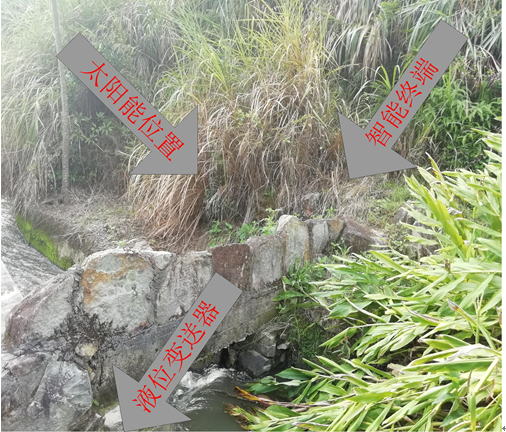

（5）電站無電源，需要配套安裝太陽能系統給生態系統供電。
（6）根據電站的現場情況，安裝液位變送器、生態下泄流量監控儀。
五、核心產品

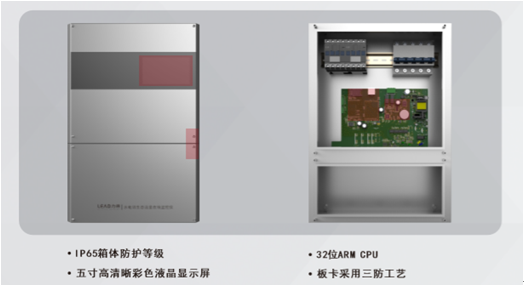

生態下泄流量在線監測終端作為整個流量監控系統的核心裝置，箱體防護等級IP65，雙電源無縫切換，五寸高清晰彩色液晶顯示；板卡采用波峰焊，使用3防工藝（防潮防塵防靜電），采用32位CPU，運算速度快，實時采集水位、流速、流量、攝像頭等數據，通過全網通及以太網接口發送至服務器。防雷性能好、測量精度高、運行穩定可靠。
六、運行結果
設備于2018年6月投入運行，經過一年的運行時間，結果表明，設備能夠在雙網絡、雙電源的條件下，配合系統的數據補傳功能，流量達標率達到了97%。期間設備共維修4次，其中2次因雷擊故障導致。同流域下游電站相較，設備達標率高出150%，設備維修率降低75%。
